Introduction:
Contexte:
Les choix de technologie:
- C'est un protocol dans lequel on retrouve énormément de proposition de materiel (capteur température, presence, humidité, luminosité, lampe, spot, relais...).
- C'est un protocol Opensource. Chaque marque est donc libre de concevoir des matériels avec ce protocol. Beaucoup de grandes marques utilisent le Zigbee: LEGRAND, AMAZON, SCHNEIDER, IKEA, PHILIPS, OSRAM, LEROY MERLIN...
- C'est un protocole qui est maillé, c'est à dire que chacun des périphériques alimentés sur le secteur (en opposition à ceux sur pile) réamplifient le signal des autres. Ainsi, plus de problème de porté du signal, si un capteur de température (appelé "end device" en Zigbee) est trop loins de la box (appelée coordinateur en Zigbee) , une prise pilotée (appelée routeur en Zigbee) entre les deux rendra la sonde "visible"...
Le choix des Logiciels:
J'utilise les logiciel suivant:
- NodeRed: C'est une excellente solution de programmation graphique ! Une reference dans le monde de l'IOT opensource. Développée par IBM, le code à été depuis libéré. Les créateurs de NodeRed sont toujours au commande de la communauté. C'est un logiciel très puissant. Mais attention, à la différence des solutions type HomeAssistant ou Jeedom, c'est une solution ou tout est à construire. Se n'est pas un logiciel de domotique prêt à être utilisé. Alors pourquoi je l'utilise plutôt qu'un autre? Il est plus souple et flexible que des solutions Ready to use. Il est plus facile de le faire correspondre aux besoins précis de l'installation...
- Zigbee2mqtt: C'est la solution logiciel qui permet de construire le réseau Zigbee. Il échange les données avec les capteurs et actionneurs. La aussi, il s’agit d'une des références en terme de solution logiciel Zigbee Opensource.
Il est compatible avec pas moins de 400 marques et prêt de 3400 périphériques, difficile de ne pas trouver ce dont nous avons besoin. - Mosquitto: C'est un broker MQTT open source qui me sert d'interface entre NodeRed et Zigbee2mqtt
- Vlc: Pour la lecture des playlists MP3, des webradios. Vlc me sert aussi à la lecture des diff"rents messages systèmes comme la sonnette, les différentes sirènes...
- Shairportsync: Pour la compatibilité AirPlay de mon Installation. Ainsi ma solution deviens compatible avec l’envoie de la musique depuis un iPhone.
Le serveur (la box):
Les items abordés:
- Alarme intrusion:
Bon forcément,pour des questions de discrétion, se n'est pas la thème sur lequel je vais m’étaler le plus... Mais j'ai une détection d'intrusion plutôt efficace! - Alarme incendie:
Chaque niveau et même espaces de la maison est équipés d'un détecteur de fumée Zigbee conforme à la norme EN14604. Si la maison détecte des fumées, les occupants de la maison revoivent un SMS, une sirène est déclenché au trois niveaux de la maison via les hauts parleurs encastrés dans les plafond et les lumières de la maison s'allument (pour favoriser l'évacuation de celle-ci). Toute l'installation étant ondulée, le système est fonctionnel plusieurs heure meme sans présence de courant. - Alarme inondation:
Un détecteur de presence d'eau Zigbee est positionné dans la buanderie. C'est dans cette pièce que sont les machine à laver le linge, sèche linge et ballon d'eau chaude. En cas de présence d'eau au sol. les occupants de la maison reçoivent un SMS, une sirène est déclenché au trois niveaux de la maison via les hauts parleurs encastrés dans les plafond. D'ici quelque temps (en fonction de mon courage...) je vais installer une vanne sur l'arrivée d'eau générale de la maison pour permettre de la couper sur détection de fuite. - Sonnette:
C'est du basique...Quand le bouton de sonnette Zigbee à l'entrée de maison est pressé, les occupants de la maison reçoivent un SMS et un carillon est déclenché au trois niveaux de la maison via les hauts parleurs encastrés dans les plafond. L'option supplémentaire étant que la sonnette peut être mise en silencieux afin de ne recevoir que le SMS et ainsi ne pas réveiller les enfants en cas de sieste... - Ballon d'eau chaude:
C'est assez simple. n'ayant pas d'heure creuse/pleine à la maison, j'ai connecté le la mise sous tension du ballon d'eau chaude grâce à contacteur de puissance Zigbee LEGRAND. Celui-ci s'active la nuit mais aussi en marche forcé depuis l'application. L’intérêt est aussi de pouvoir empêcher son déclenchement en cas de départ prolongé et ainsi faire quelques economies... - Chauffage (radiateur, poêle):
Un des items "principaux" pilotés dans la maison... chacun des 5 radiateurs électriques de la maison est gérés indépendamment par la domotique via des relais Zigbee "fil pilote". Ils sont déclenchés en fonction d'un planning, de la présence dans la chambre concernée, mais aussi à l'état d'ouverture de la porte de la chambre.
Concernant le poêle, meme si il est équipé d'une (pseudo) gestion, celle-ci me parait très insuffisante. Elle est juste lié à un planning... Du coup je l'ai connecté la aussi avec un module relais Zigbee afin que son déclenchement soit conditionné aussi à la presence (ou pas) dans la maison. j'utilise notamment les capteurs que sont utilisé pour l'alarme. - Sonorisation mutlizone:
C'est la seule chose que je n'aurais pas pu faire (ou très bancalement) si je n'avais pas refait électricité de ma maison et eu la chance de tiré des câbles de haut-parleurs. J'ai donc encastré dans mes plafonds 6 haut-parleurs répartis dans les pièces des trois niveaux de ma maison. des modules relais Zigbee permettent de sélectionner les haut-parleurs afin de ne pas diffuser dans toutes les zones. Sur certain scénarios, comme les alarmes, toutes les zones s’allume afin de diffuser les messages d'urgence. C'est ma box qui est la seul source des amplificateurs et qui diffuse soit des playlists MP3, sois des webRadio, soit de l'Airplay. - Lumières:
Toutes les lumières de la maison sont connectés à la domotique via (principalement) des micro-modules Zigbee. J'ai conservé les interrupteurs physique, qui sont d’ailleurs fonctionnels, même en cas de panne de la domotique... Les intérêts sont multiples. Un scénario de départ de la maison éteint toutes les lumières restées allumées dans la maison. En cas de détection de coupure de courant, des lumières centrales, par niveau, s’allument automatiquement, facilitant ainsi les déplacements dans la maison. En amont j'ai bien sur raccordé ces lumières sur le circuit ondulé de la maison. - Porte de garage:
Rien de bien compliqué ou d'incroyable mais plutôt de l'utile et de la sécurité. L'état d'ouverture de la porte de garage est monitoré, et si la porte reste ouverte plus de 2 minutes les habitants de la maison reçoivent un SMS pour prévenir l'oubli de la porte en position ouverte. Bien sûr, celle-ci peut être ouverte ou fermé depuis l'application... - Caméras:
La aussi je resterais discret... Mais il est à noter que mes caméras n'utilisent pas la wifi ou le RJ45 pour être enregistrées par ma box. Je ne voulais pas avoir de materiel "propriétaire", connecté à un cloud, dépendant d'une application (que je ne peux, en plus, pas installer sur mon téléphone Linux) et d'un compte pour pouvoir fonctionner. - Détection de coupure électrique:
Les raisons de la faire sont évidentes. En cas d'absence je voulais être informé d'une coupure de courant, soit pour revenir mettre le contenu du congélateur chez quelqu'un d'autre, soit dans le but de trouver la raison et d'y remédier... - Consommation énergétique:
La consommation électrique de la maison est monitorée. Ainsi , toute les 30 secondes, un petit boîtier Zigbee relié directement sur un bornier de mon compteur EDF, me renvois la valeur instantanée. Mon abonnement EDF étant "juste", en cas d'approche de la consommation maximum souscrite et avant d'avoir une coupure generale, la domotique envois un SMS aux habitants de la maison les invitants à limiter la consommation électrique afin d"éviter une coupure générale.

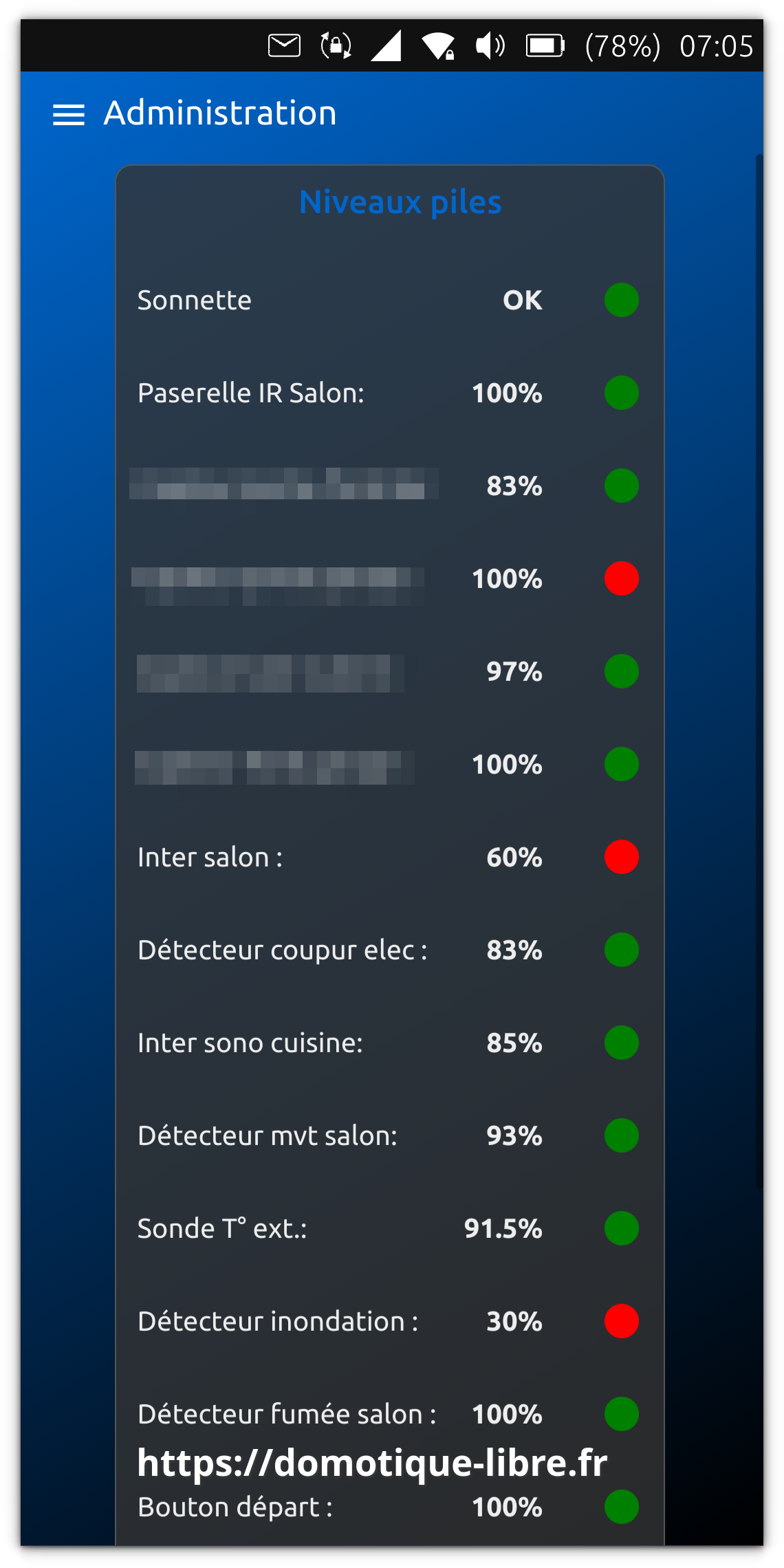

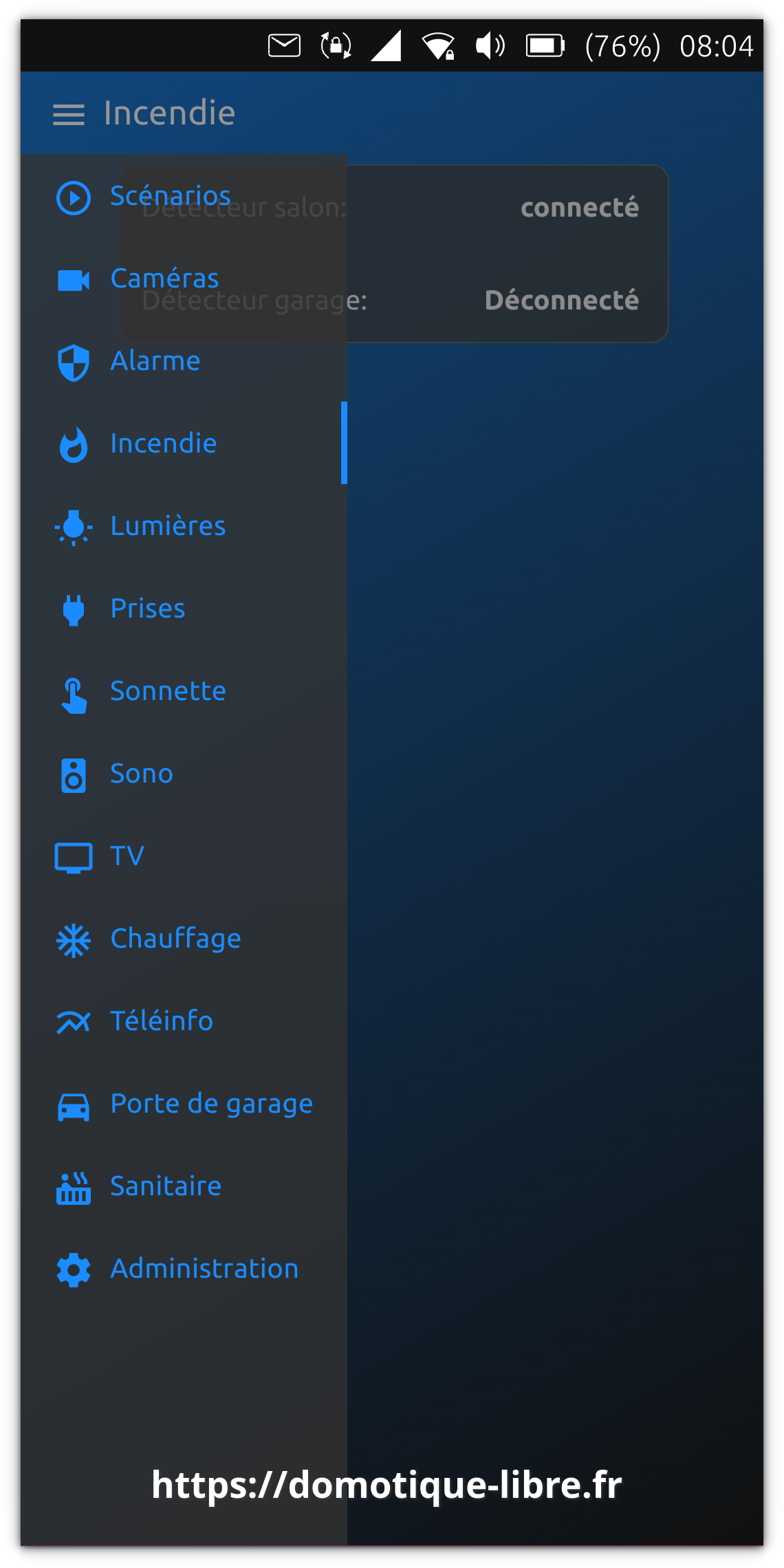

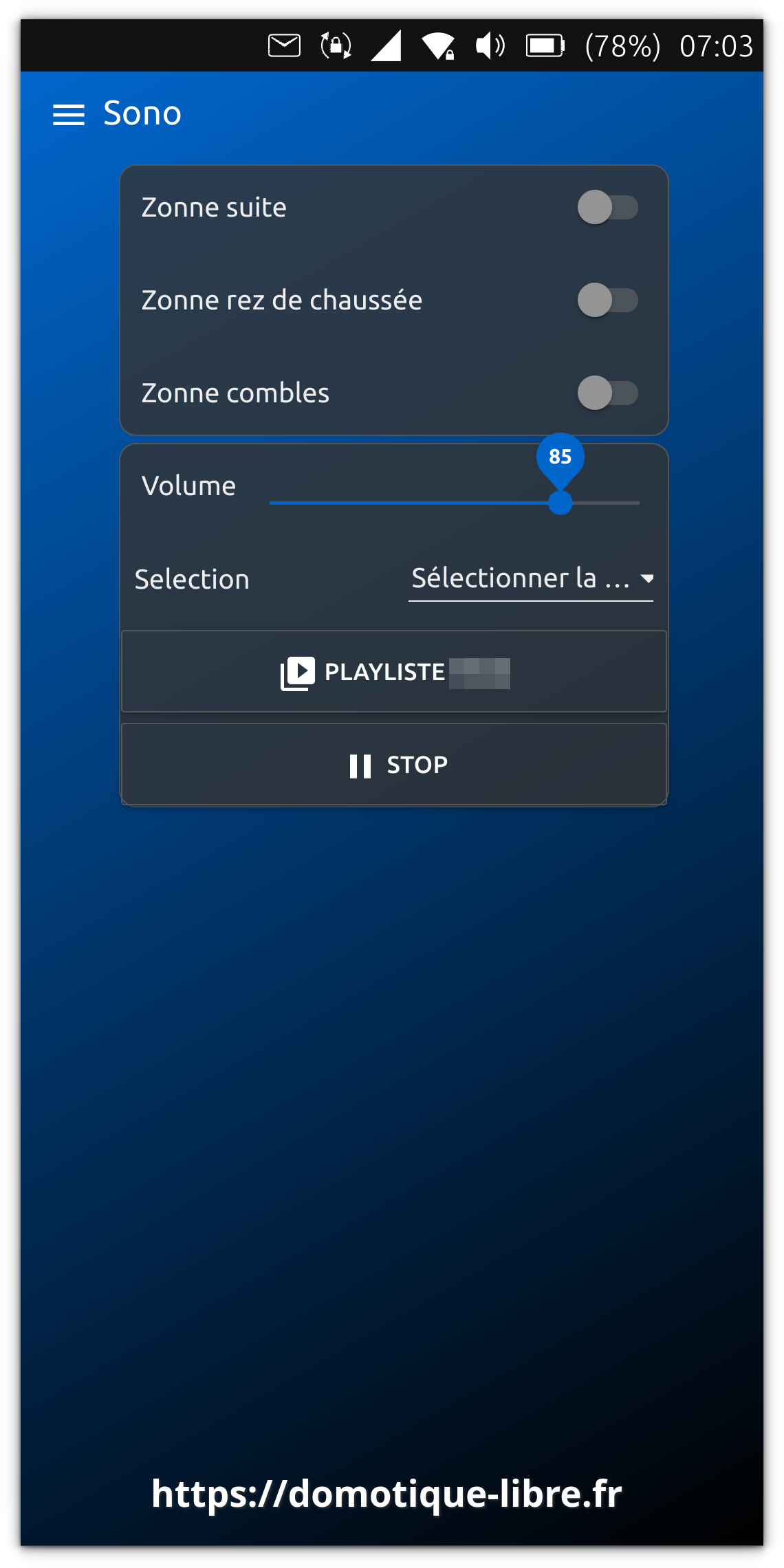

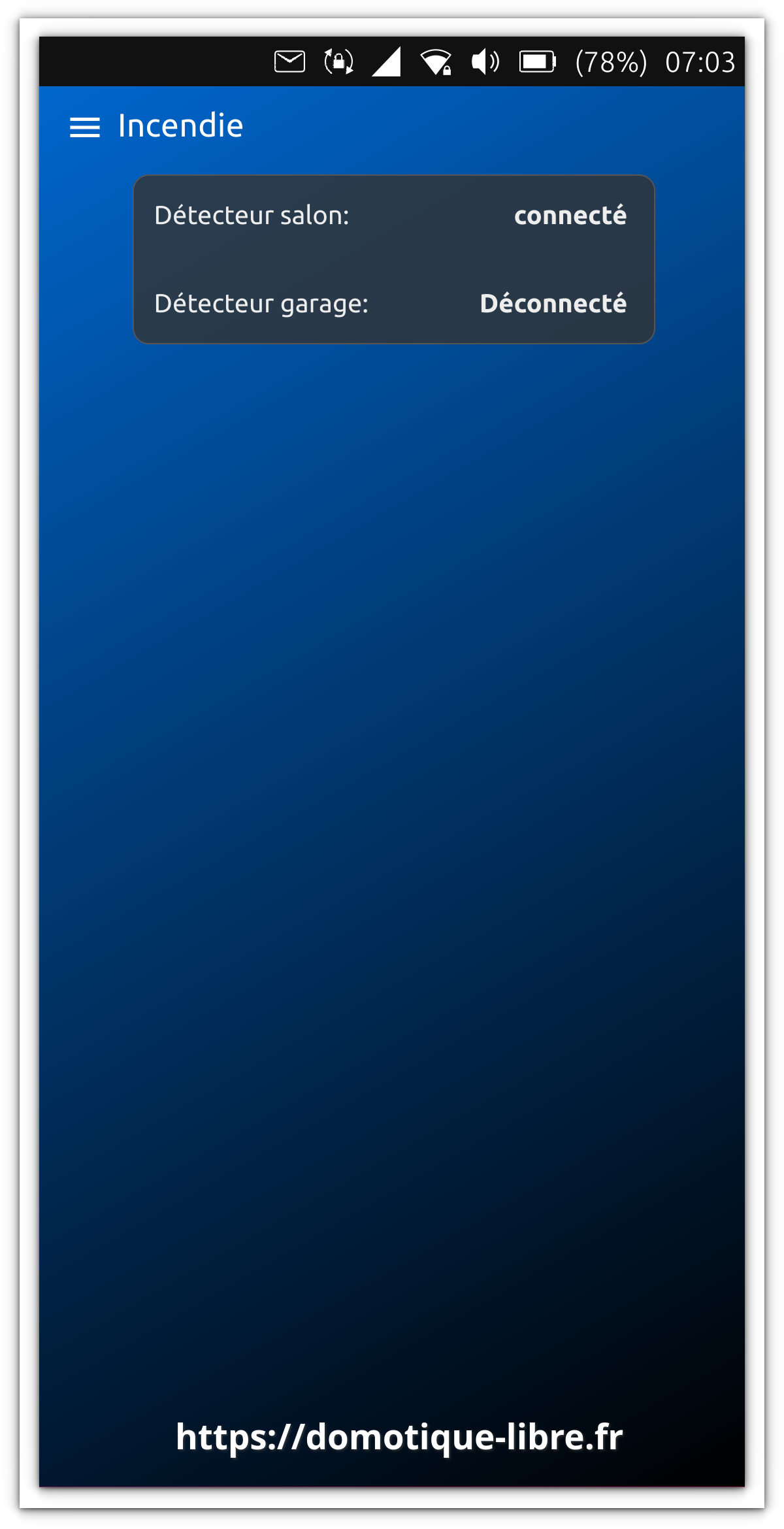

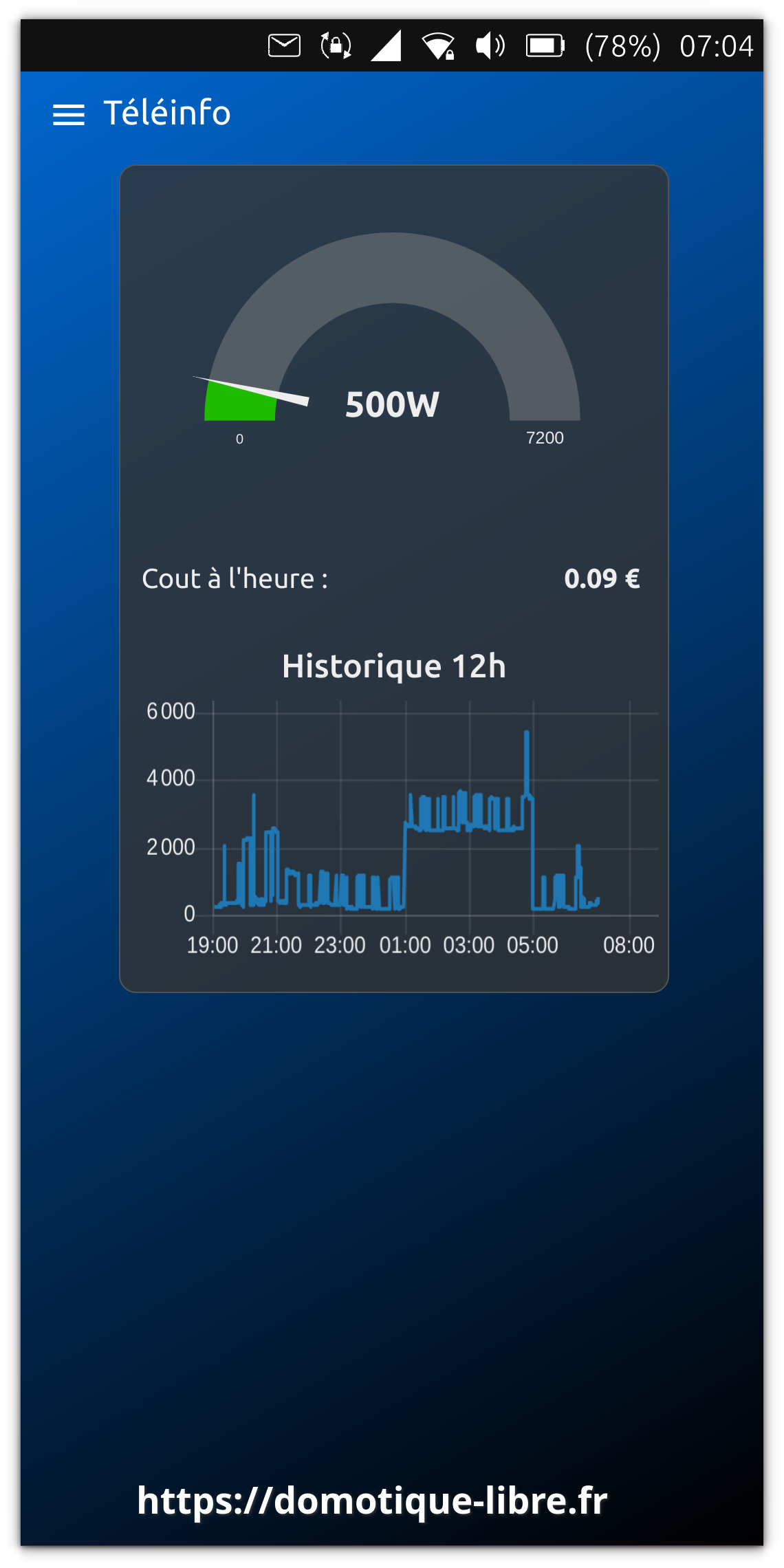

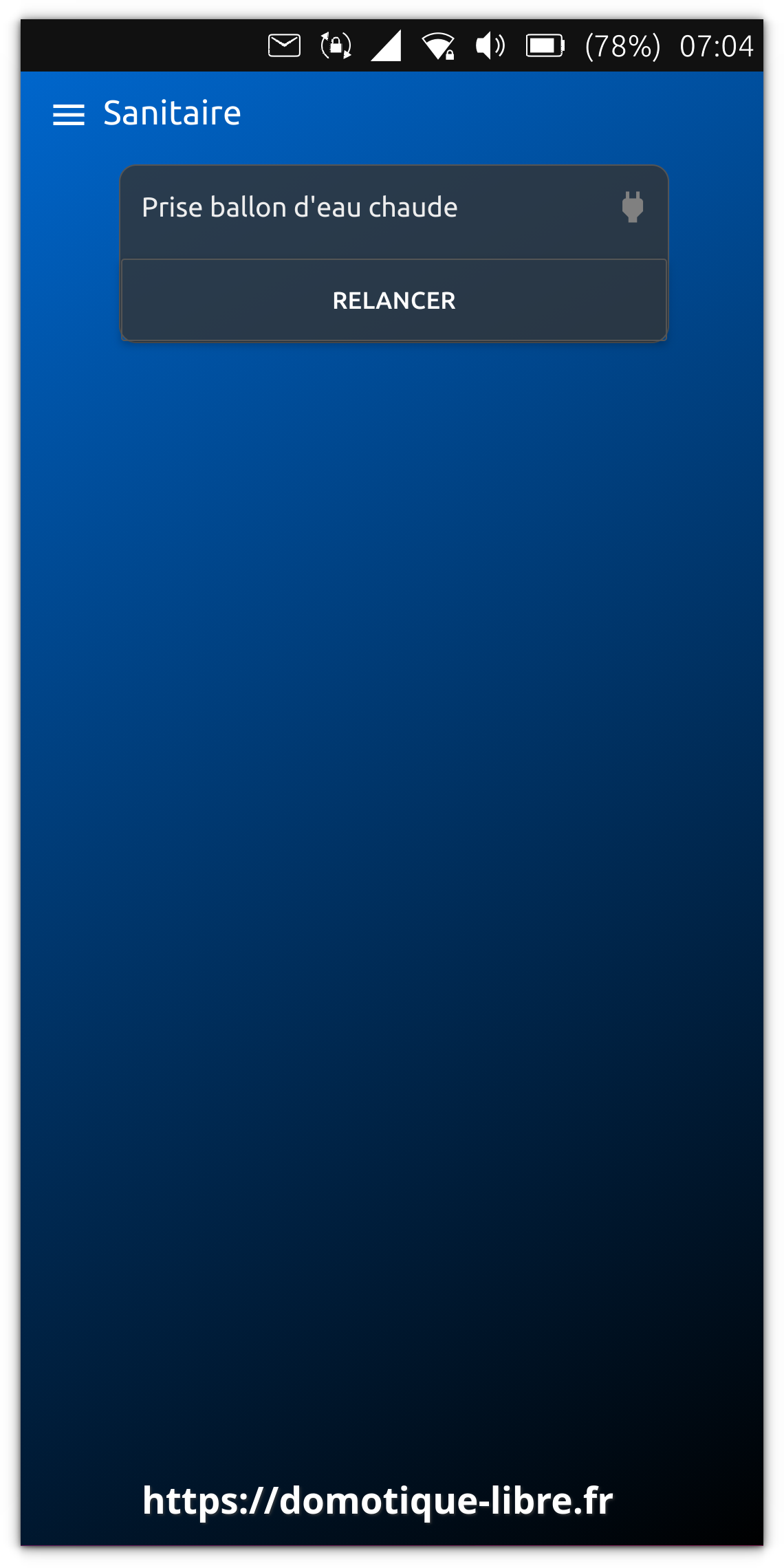

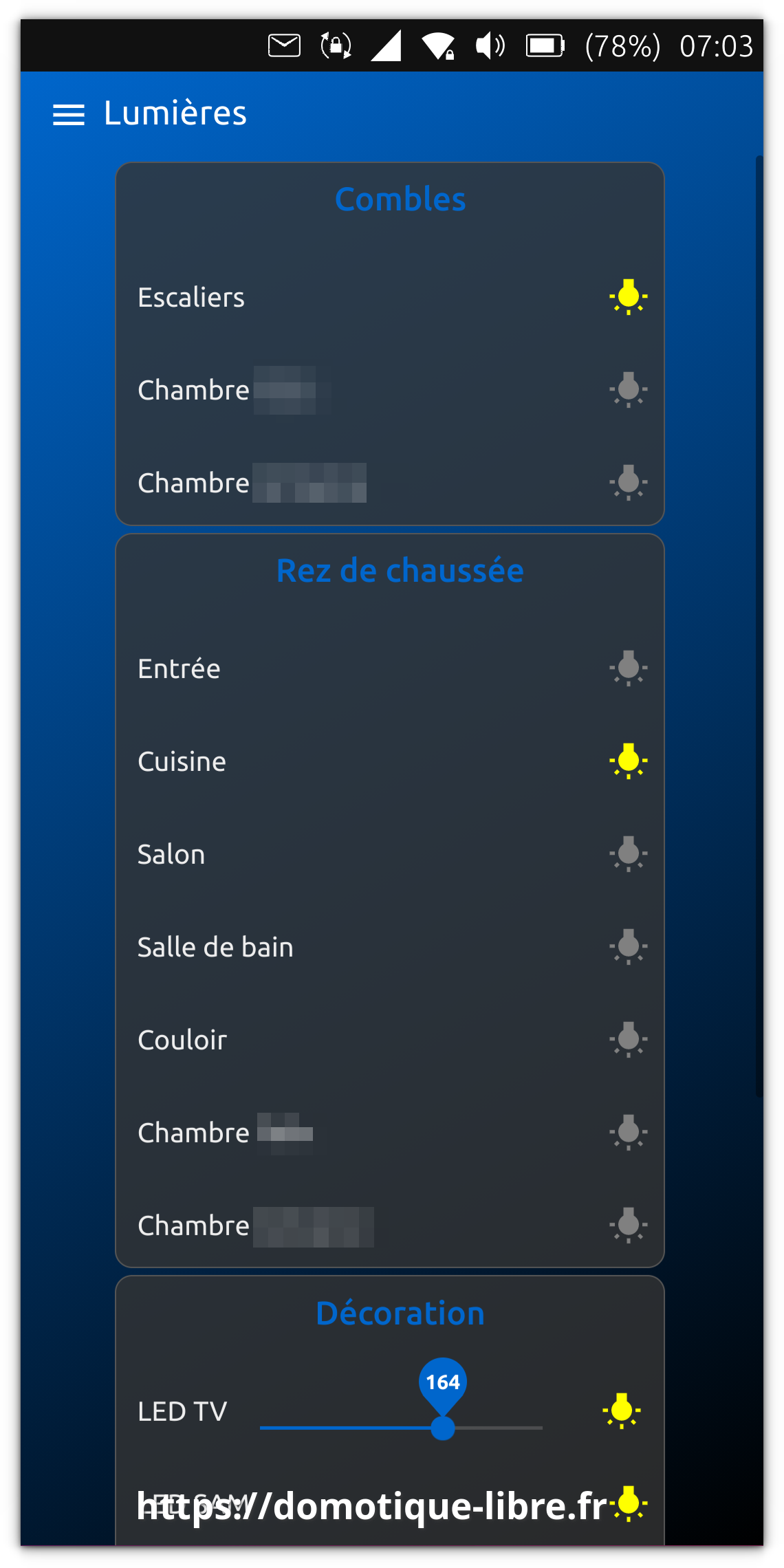

Quelque photos:
